6.7.29 SaveVectorFrames

6.7.29.1 ノードの概要

Vector<ObjectRef> 型のフレームのデータをファイルに保存する．サポートされている ObjectRef は float 型と complex<float> 型のみである．

6.7.29.2 必要なファイル

無し．

6.7.29.3 使用方法

どんなときに使うのか

このノードは，複数のフレームのVector<ObjectRef> 型データを1つのファイルに保存するために用いる．

典型的な接続例

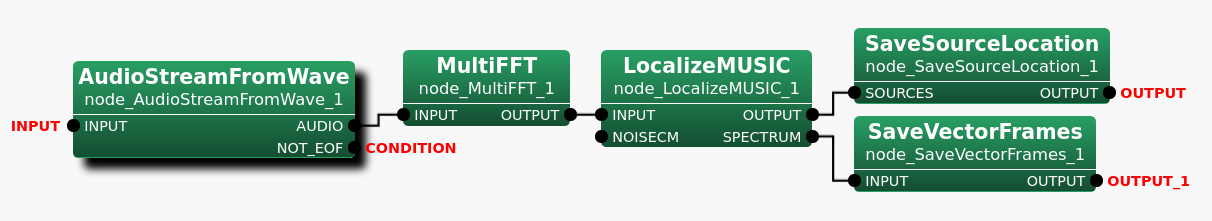

図 6.130 は，ネットワーク内で SaveVectorFrames を使用した接続例を示す．このネットワークでは， SaveVectorFrames は通常は非表示である LocalizeMUSIC のSPECTRUM端末で出力されたデータを入力として受け取る．それらのデータは方向毎の MUSIC スペクトルのパワーである．将来の使用または文書化のために， SaveVectorFrames を使用してデータをファイルに保存する． LocalizeMUSIC の非表示出力SPECTRUMの詳細については， LocalizeMUSIC ノードリファレンス，特に LocalizeMUSIC の6.2.14.4ノードの入出力とプロパティを参照されたい．

$\includegraphics[width=.8\textwidth ]{fig/modules/SaveVectorFrames}$

Figure 6.130: SaveVectorFrames の接続例

6.7.29.4 ノードの入出力とプロパティ

入力

INPUT: : Vector<ObjectRef> 型のフレームのデータ．サポートされている型は Vector<float> 型と Vector<complex<float> > 型．

出力

OUTPUT: : 複数のフレームの Vector<ObjectRef> 型データを保存したファイル．

パラメータ

Table 6.128: SaveVectorFrames のパラメータ表

パラメータ名	型	デフォルト値	単位	説明
FILENAME	`string`			出力ファイルのファイル名．
OUTPUTTYPE	`string`	TEXT		出力ファイルのファイル形式オプション．テキストファイルの場合はTEXT，バイナリファイルの場合はRAWを選択する．

FILENAME: : string type. 出力ファイルのファイル名．
OUTPUTTYPE: : string type. 出力ファイルのファイル形式オプション．テキストファイルの場合はTEXT，バイナリファイルの場合はRAWを選択する．デフォルト値はTEXT．

6.7.29.5 ノードの詳細

SaveVectorFrames は，複数のフレームの Vector< float > 型または Vector<complex<float> > 型のデータを入力として受け取り，それらのすべてのデータを1つのファイルに保存する．ファイル形式は，OUTPUTTYPEパラメータで指定する． OUTPUTTYPEパラメータをRAWに設定すると，フレームのデータは，リトルエンディアン順にIEEE 754 32ビット単精度浮動小数点数形式で書き込まれる．このパラメータのデフォルト値TEXTは，RAWとは異なり人間が読めるデータを出力する．

表 6.129 に，OUTPUTTYPEパラメータでTEXTが選択されたときに，ファイル内でデータがどのようにフォーマットされるかの詳細を示す．各データはスペースで区切られ，フレームのデータはラインフィードによってVectorのサイズでフレームごとに分離される．

Table 6.129: TEXT OUTPUTTYPE のファイル形式

データ型	ファイルフォーマット
Float	data[0] data[1] data[2] ... data[n]
	data[0] data[1] data[2] ...... data[n]
Complex	data[0].real() data[0].imag() data[1].real() data[1].imag() ... data[n].real() data[n].imag()
float

ここで，ｎは，フレームのデータが格納されている入力ベクターのサイズである．

SaveVectorFrames は，データを受け取ったときにVectorのサイズをチェックする．上のサンプルネットワーク（図 6.130）では， LocalizeMUSIC は Vector<float> を出力する． LocalizeMUSIC で指定された伝達関数が72個の音源から生成された場合，予想されるベクターサイズは72になる．伝達関数は音伝播のモデルである．伝達関数の音源数は，ベクターサイズに影響を与える要因の1つであり，伝達関数作成中に決定される．伝達関数の詳細については，https://www.hark.jp/document/harktv/の「HARK Transfer Function Tutorial」のビデオを参照して頂きたい．伝達関数を生成するための詳細なドキュメントは，https://www.hark.jp/document/transfer-function-generation-manuals/を参照されたい．

入力データが Vector<float> 型に格納されていて，列サイズが72で，合計6397のフレームがあるとすると，出力ファイルの内容は図 6.131 のようになる．表 6.129 に記述されているTEXTファイル形式でデータが保存されているものとする．

$\includegraphics[width=.8\textwidth ]{fig/modules/SaveVectorFrames-2}$

Figure 6.131: SaveVectorFrames のTEXT Float 型出力ファイルの例

図 6.131 および図 6.132 の左側に書かれたフレーム番号は，ファイルに書き込まれないことに注意．

図 6.132 は，入力データが図 6.130 のサンプルネットワークのような Vector<complex<float> > 型の場合の出力ファイルのサンプル内容を示す．列サイズは71．合計で6397のフレームがある．また，データは表 6.129 に記述されているTEXTファイル形式で保存されているものとする．

$\includegraphics[width=.8\textwidth ]{fig/modules/SaveVectorFrames-3}$

Figure 6.132: SaveVectorFrames のTEXT Complex Float 型出力ファイルの例

Filename:

FILENAMEパラメータに値を指定するときは，フォーマット文字列と呼ばれるデータプロパティを持つ特別なパターン{tag：format}を使用するオプションを使用できる．フォーマット文字列を使用すると，入力データの情報を含んだファイル名を設定することができ，後の使用に便利である．
使用可能なタグを，表 6.130 に示す．

表 6.130 にフォーマット文字列とその出力の例を示す．．

Table 6.131: Vector<complex<float> > 型のフォーマット文字列とその出力の例．配列のサイズは20とする．

フォーマット文字列 (FILENAME パラメータ値)		出力 (フォーマット指定されたファイル名)
samplefile.dat		samplefile.dat
samplefile_{datatype}.txt		samplefile_complex_float.txt
samplefile_col{colsize}.raw		samplefile_col20.raw
samplefile_dim{dim}.dat		samplefile_dim1.dat
samplefile_{datatype}_col{colsize}_dim{dim}.dat		samplefile_complex_float_col20_dim1.dat

LoadVectorFrames を使用して SaveVectorFrames によって出力されたファイルを Vector<ObjectRef> 型にロードするときは，列サイズおよびデータ型をパラメータで指定する必要がある．したがって，ファイル名にデータ情報を持つことは，後の使用に役立つ．

表 6.131 に示されているように，ファイル名の拡張子に関する規則はない．ユーザーが指定する任意の値にすることができる．ファイル名の拡張子は無くても良い．

{tag：format}の "format"の値はオプション． "format"は，03dのような桁数を指定するために使用できる．フォーマット指定子は，Cのprintfと同じである．

タグ	説明	単位
datatype	Data Type (float or complex float)	String
colsize	Column size of Vector	Integer
dim	Data Dimension (Fixed value. 1 for Vector)	Integer
