8.2.2 Multiface を用いた HARK での録音テスト

録音に先立ち機材を確認する. 使用機材を表 8.3 に示す.

Table 8.3: 使用機材一覧

機材名

説明

Hammerfall DSP Multiface

A/D,D/A変換装置

Digital Audio CardBus Interface

Multiface 接続専用ポートを PCMCIA スロットに増設するカード

Octa Mic

マイクロホンプリアンプ

\includegraphics[width=120mm]{fig/device/Multiface.eps}

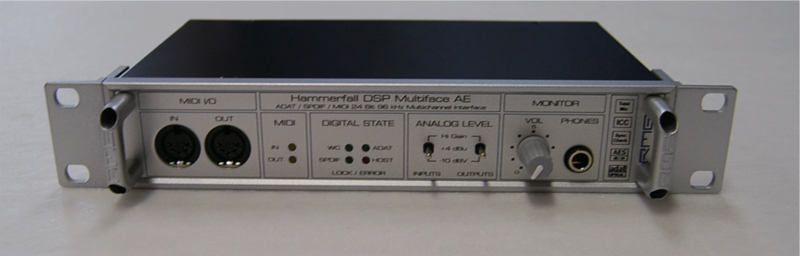

Figure 8.6: RME Hammerfall DSP Multiface (front)
\includegraphics[width=120mm]{fig/device/Multiface2.eps}

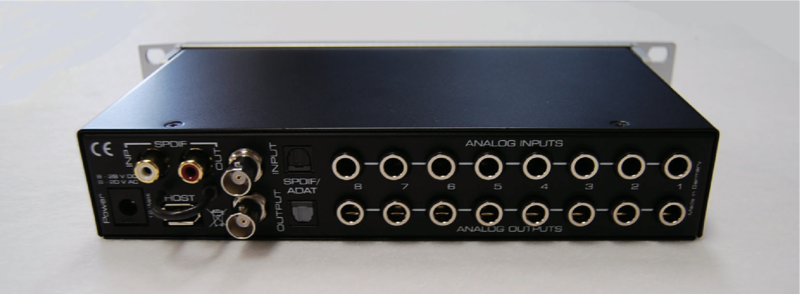

Figure 8.7: RME Hammerfall DSP Multiface (Rear)
\includegraphics[width=120mm]{fig/device/CardBus.eps}

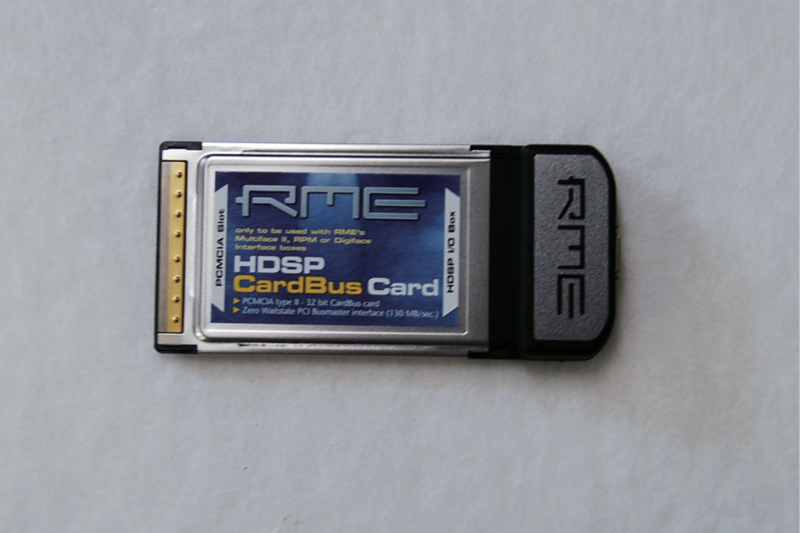

Figure 8.8: PCMCIA CardBus Interface for Hammerfall DSP System
\includegraphics[width=120mm]{fig/device/OctaMic.eps}

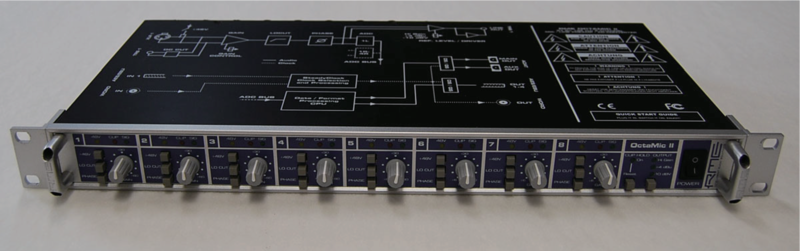

Figure 8.9: RME OctaMic (Front)
\includegraphics[width=120mm]{fig/device/OctaMic2.eps}

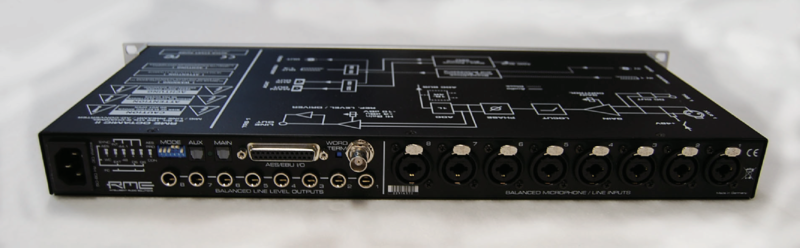

Figure 8.10: RME OctaMic (Rear)

HARK を用いた録音テストには,図 8.2 と同じ ネットワークファイル test.n を用い,各モジュールのプロパティのみを変更する. 各プロパティの設定を表 8.4 に示す.ただし,DEVICE パラメータ は,PC に接続されているデバイスに応じて番号が変化する可能性がある. ここでは,plughw:1,0 が Multiface を示しているものとする.

> ./test.n

とすることで,Multiface のアナログ入力 1 の音声が 3 秒間録音される. PCM 16ビット量子化,32kHz サンプリングの音声がリトルエンディアン RAW 形式で保存される.

Table 8.4: 録音ネットワークのプロパティ

モジュール名

プロパティ名

値の型

設定値

AudioStreamFromMic

LENGTH

int

1024



ADVANCE

int

320



CHANNEL_COUNT

int

8



SAMPLING_RATE

int

32000



DEVICETYPE

string

ALSA



DEVICE

string

plughw:1,0

ChannelSelector

SELECTOR

Object

$<$Vector $<$int $>$ 0 $>$

SaveRawPCM

BASENAME

string

sep_



ADVANCE

int

320



BITS

int

16

Iterate

MAX_ITER

int

300
