7.1.8 ノイズ位置情報ファイル作成方法

\includegraphics[width=120mm ]{fig/tools/harktool/ja/noise-1-ja}

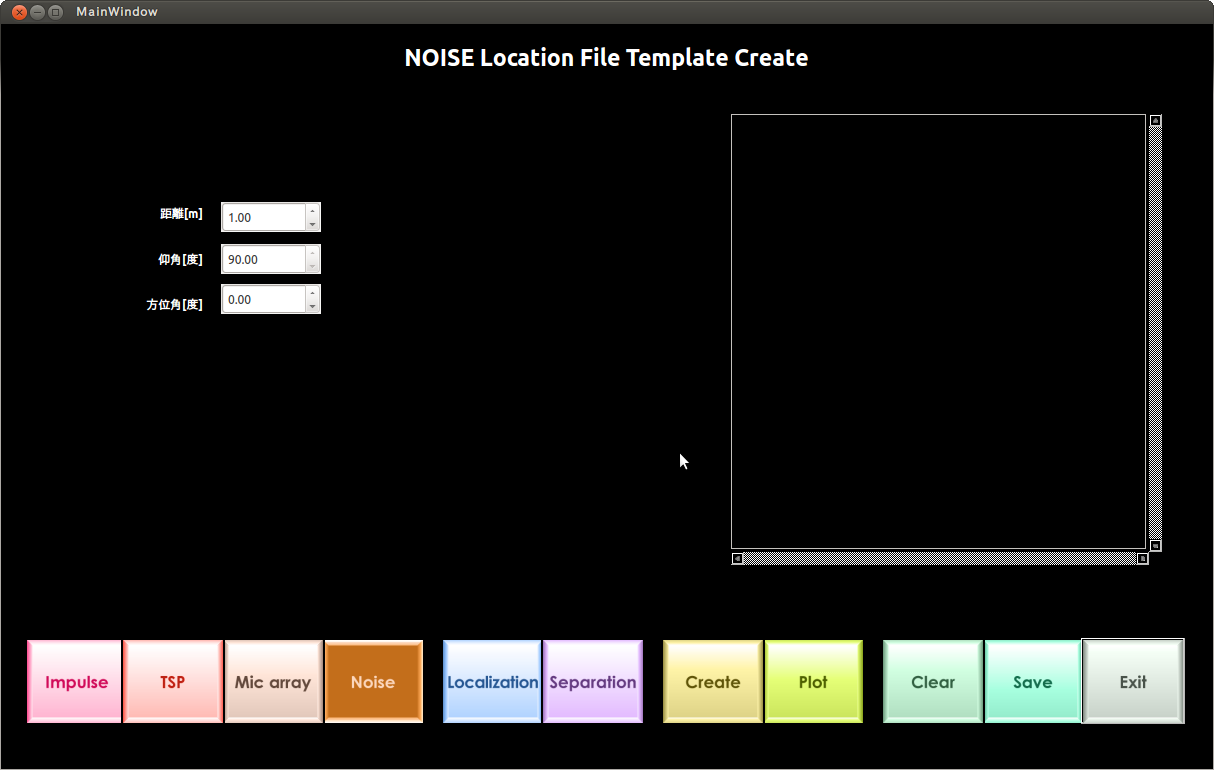

Figure 7.7: noise-LocationFileの編集

作成手順

  1. 作業画面の「Noise」ボタンをクリックする.

  2. 左側の設定入力画面に設定値を入力する.

    設定項目概要

    • 距離[m]
      スピーカとマイクロホンとの水平方向距離

    • 仰角[度]
      マイクロホンからみたスピーカ方向の仰角

    • 方向角[度]
      マイクロホンからみたスピーカの水平方向角

  3. 画面下部の「Create」ボタンを押下するとノイズ位置情報ファイルが作成され,そのファイルの内容が右側に表示される.

  4. 右下の「Plot」ボタンを押下すると,入力パラメータに基づいたグラフが表示される.

  5. 作成したファイルの保存は画面下部の「Save」ボタンから行う.
